Ηλεκτρονικό σύστημα ελέγχου της στεγνώσεως με θερμό αέρα

Περιγραφή της διαμόρφωσης της μηχανής επικάλυψης

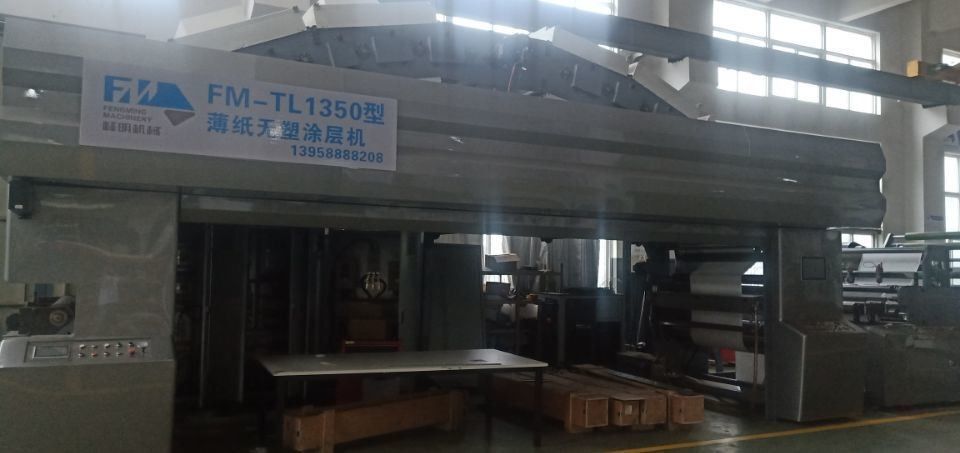

Το FM-TL1350 είναι ένα μηχάνημα επικάλυψης με ειδική τεχνολογία που αναπτύχθηκε από την εταιρεία Wenzhou Fengming Machinery Co., Ltd.να ανταποκριθεί στην τάση της πράσινης προστασίας του περιβάλλοντος και να αντικαταστήσει αποτελεσματικά την παραγωγή προϊόντων χαρτιού μεΤεμαχισμός PE / PLAΑυτό το μηχάνημα είναι σχεδιασμένο για λεπτό χαρτί χωρίς πλαστική επίστρωση.και το άνω μέρος υιοθετεί οθόνη αφής για ανταλλαγή ανθρώπου-μηχανήςΗ ισχύς ολόκληρης της μηχανής τροφοδοτείται από τη μετατροπή συχνότητας και τον ελεγκτή κίνησης.Το σύστημα ξήρανσης υιοθετεί διπλό έλεγχο ελέγχου θερμοκρασίας και καμπύλης ταχύτηταςσε pΗ Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για να εξασφαλίσει μια πιο συνοπτική, ασφαλέστερη και πιο ανθρώπινη εμπειρία για τη λειτουργία και τη συντήρηση.

ΚύριαΕηλεκτρικόΓΕικόνα:

1. ΠΛΚ:Γιασκαβά, Ιαπωνία
2. Ανθρωπο-μηχανή ανταλλαγή:ΕΠΙΒΑΣΗ
3. Δύναμη ανατροπής και αποτροπής: Danma
4. Επιχρίσεις καιΣκούπωσηισχύς φούρνου: Yaskawa, Ιαπωνία
5. Σύστημα ανατροφοδότησηςΚογιό, Ιαπωνία
6. Σύστημα ελέγχου θερμοκρασίας: Omron, Ιαπωνία
7. Ηλεκτρικές συσκευές χαμηλής τάσης: Eaton
8. Ρυθμίσεις ισχύος: Hanmei

1. Σύστημα αποσύνδεσης: υιοθετεί σύστημα αυτόματης τροφοδοσίας και αποσύνδεσης με περιστροφή, η αποσύνδεση υιοθετεί ασύγχρονη servo κίνηση, επαναφόρτιση των άξονων A και B μέσω περιστρεφόμενου κινητήρα,Μηχανισμός αυτοματοποιημένου κοπτήρα για την επίτευξη υψηλής ταχύτητας αδιάλειπτης αρθρώσεως χαρτιού.
2. Η τάση υιοθετεί μετατροπέα συχνοτήτων για τον έλεγχο του ασύγχρονου σερβο για την ενεργή εκφόρτιση,και η ταχύτητα εκφόρτωσης ελέγχεται από το ρεύμα μετατροπέα συχνότητας για να κάνει ολόκληρη τη μηχανή να φτάσει σε μια σταθερή τάση.
3. Η διαδικασία υιοθετεί συσκευή διόρθωσης EPC για τη διόρθωση της απόκλισης του αρχικού χαρτιού.

1. Συσκευή επικάλυψης

1. Η επικάλυψη υιοθετεί Yaskawa servo για τον έλεγχο της επικάλυψηςαλκοόληκυλίνδρους για ποσοτική επικάλυψη.
2. Το μέρος τροφοδοσίας με κόλλα ελέγχεται από αντλία με πνευματική διάφραξη.

1. Μέρος ξήρανσης

1. Fengming ειδικός καμπυλωτός φούρνος λεπτής επικάλυψης χαρτιού
2. Ο φούρνος είναι εξοπλισμένος με αυτόματο μηχανισμό πετασμού χαρτιού, ο οποίος είναι βολικός και γρήγορος για την πετασμό χαρτιού και αποφεύγει την επαφή υψηλής θερμοκρασίας μεταξύ των εργαζομένων και του φούρνου.
3. Αξίζει να σημειωθεί ότι η μοναδική δομή του φούρνου μπορεί να λύσει αποτελεσματικά τα σοβαρά προβλήματα τυλιγμού και ρυτίδων μετά από λεπτή επικάλυψη χαρτιού.
4. Ο κυλίνδρος του φούρνου είναι εξοπλισμένος με ρουλεμάνια, αλλά για να μειωθούν οι γρατσουνιές, το ανεξάρτητο σύστημα ισχύος του κυλίνδρου είναι ειδικά εξοπλισμένο.Έτσι μειώνεται η τάση τριβής του κυλίνδρου.
5. Ολόκληρος ο φούρνος είναι εξοπλισμένος με σύστημα εκκένωσης αποβλήτων που χρησιμοποιείται για την εκπομπή καυσαερίων.
6. Η έξοδος του φούρνου είναι εξοπλισμένη με σύστημα ψύξης αέρα για την ψύξη της επιφάνειας του υλικού.

1. Αυτό το τμήμα είναι εξοπλισμένο με μια μικρή δύναμη έλξης και χρησιμοποιείται ένα βραχίονα κλίσης έντασης για την αντιστάθμιση της απόκλισης της ταχύτητας.Απλώς χωρίστε το ρόλο έλξης)
2. Η ομάδα αυτή είναι εξοπλισμένη με σύστημα διόρθωσης EPC πριν από την παραλαβή, το οποίο χρησιμοποιείται για τη διόρθωση τηςστρέβλωσηΗ επικάλυψη μπορεί να παρουσιάσει καλύτερα μια επίπεδη επιφάνεια.

1. Χρησιμοποιώντας περιστρεφόμενη μηχανή αλλαγής κυλίνδρων με άξονα Α και Β.

1. Το σύστημα αυτό μπορεί να παρέχει μια αποτελεσματική μονάδα ψύξης μετά την ψύξη με αέρα και πριν από την επικάλυψη..
2. Υπάρχουν δύο ρολά νερού εξαναγκαστικής ψύξης τοποθετημένα σε τύπο "S", και η ισχύς των ρολών νερού προέρχεται από έναν ξεχωριστό κινητήρα κίνησης.
3. Η πηγή ενέργειας για την ψύξη είναι μια ανεξάρτητη μονάδα ανταλλαγής ψύξης με συμπιεστή.
